Nitro M-F OBD Nedir?

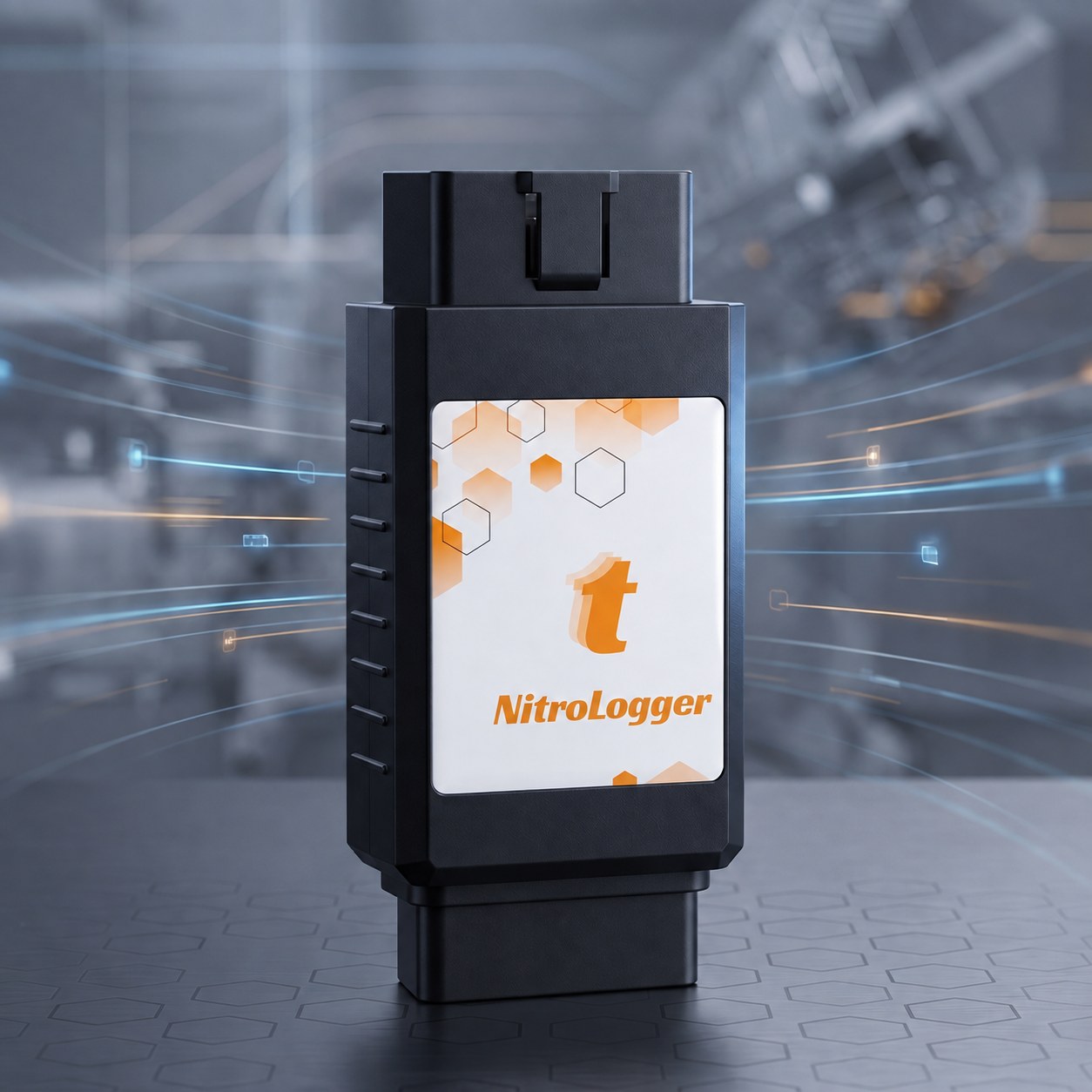

Nitro M-F OBD (cihaz üzerinde NitroLogger etiketiyle), aracın OBD-II hattına erkek ve dişi OBD-II konnektörleri ile hat üzerinde (inline) takılan bir CAN bus sniffer (dinleme) ve kayıt cihazıdır. İki bağımsız CAN kanalını eşzamanlı dinler ve USB üzerinden bilgisayara aktarır.
PC tarafında SavvyCAN ile GVRET protokolü üzerinden çalışır: canlı CAN trafiği izleme, ID/DBC bazlı filtreleme, log kaydı ve dışa aktarma bu yazılım üzerinden yapılır. Hattı kesmeden dinlediği için araca takılı OBD tester veya scan tool ile birlikte kullanılabilir.
Kısaca Özet
| Ne işe yarar? | OBD-II hattındaki CAN trafiğini dinler (sniffer), kaydeder ve analiz eder |
| Bağlantı şekli | Erkek + dişi OBD-II konnektör, inline (hat üzerinde) |
| CAN kanal sayısı | 2 bağımsız kanal, eşzamanlı dinleme |
| PC bağlantısı | USB (Windows'ta COM portu) |
| Yazılım | SavvyCAN, GVRET protokolü (seri, 1.000.000 baud) |
| Protokol desteği | OBD-II, J1939 tabanlı araçlarda ham CAN çerçeveleri; DBC tanımlı ağlarda sembolik decode |
| Tipik CAN hızı | 500 kbit/s (SavvyCAN'den kanal başına ayarlanabilir) |
Öne Çıkan Özellikler
Nerelerde ve Kimler Tarafından Kullanılır?
- Otomotiv Ar-Ge ve test mühendisleri: ECU/gateway davranışını CAN log'u üzerinden inceleme, prototip araçlarda protokol doğrulama.
- Chip tuning ve ECU programlama uzmanları: aftermarket ekipman veya yazılım değişikliği sonrası CAN trafiğine etkisini kayıtlarla doğrulama.
- Otomotiv siber güvenlik araştırmacıları: CAN bus üzerinde protokol ve zamanlama analizleri, güvenlik açığı araştırmaları için iki hattı eşzamanlı izleme.
- Filo ve telematik entegratörleri: araç CAN verisini anlamak ve özel telematik/OEM entegrasyon çözümleri geliştirmek için.
- Eğitim ve üniversite laboratuvarları: CAN bus, OBD-II ve J1939 protokollerini uygulamalı öğretmek için uygun fiyatlı bir sniffer cihazı.
- Ekip içi log paylaşımı: kaydedilen oturumları dışa aktarıp ekip veya müşteriyle paylaşmak.
- Test amaçlı frame gönderimi: PC üzerinden CAN çerçevesi göndermek (yetkili ortamda ve bilinçli kullanım).

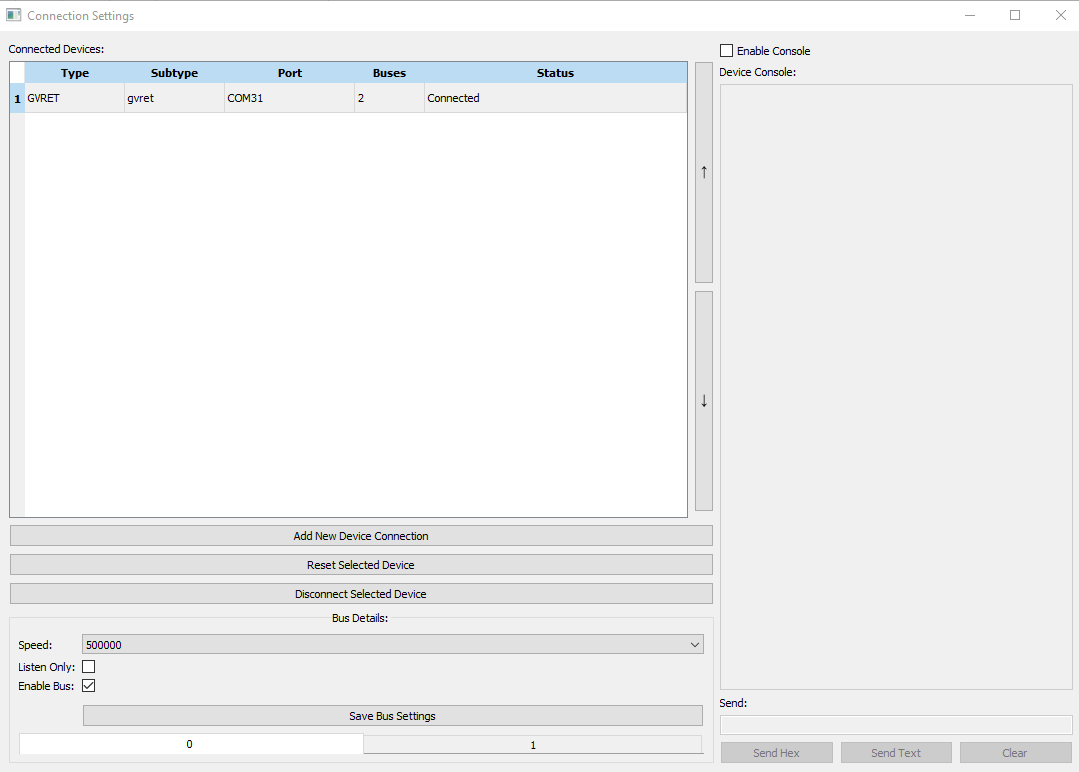

SavvyCAN Bağlantısı
Cihazı USB ile bilgisayara bağlayın (Windows'ta COM portu olarak görünür) ve SavvyCAN'de şu adımları izleyin:
- Connection → Open Connection → Serial Bus Connection menüsünü açın.
- Cihaz tipini GVRET, portu ilgili COM portu olarak seçin (seri hız 1.000.000 baud).
- Bağlandıktan sonra Bus 0 ve Bus 1 için Enable Bus işaretleyin ve CAN hızını araca uygun değere ayarlayın (çoğu OBD-II HS-CAN: 500000).
- Kayıt için SavvyCAN'in logging / capture özelliklerini kullanın.
Not: COM portu başka bir uygulama (seri monitör, eski SavvyCAN oturumu) tarafından kullanılmamalıdır.

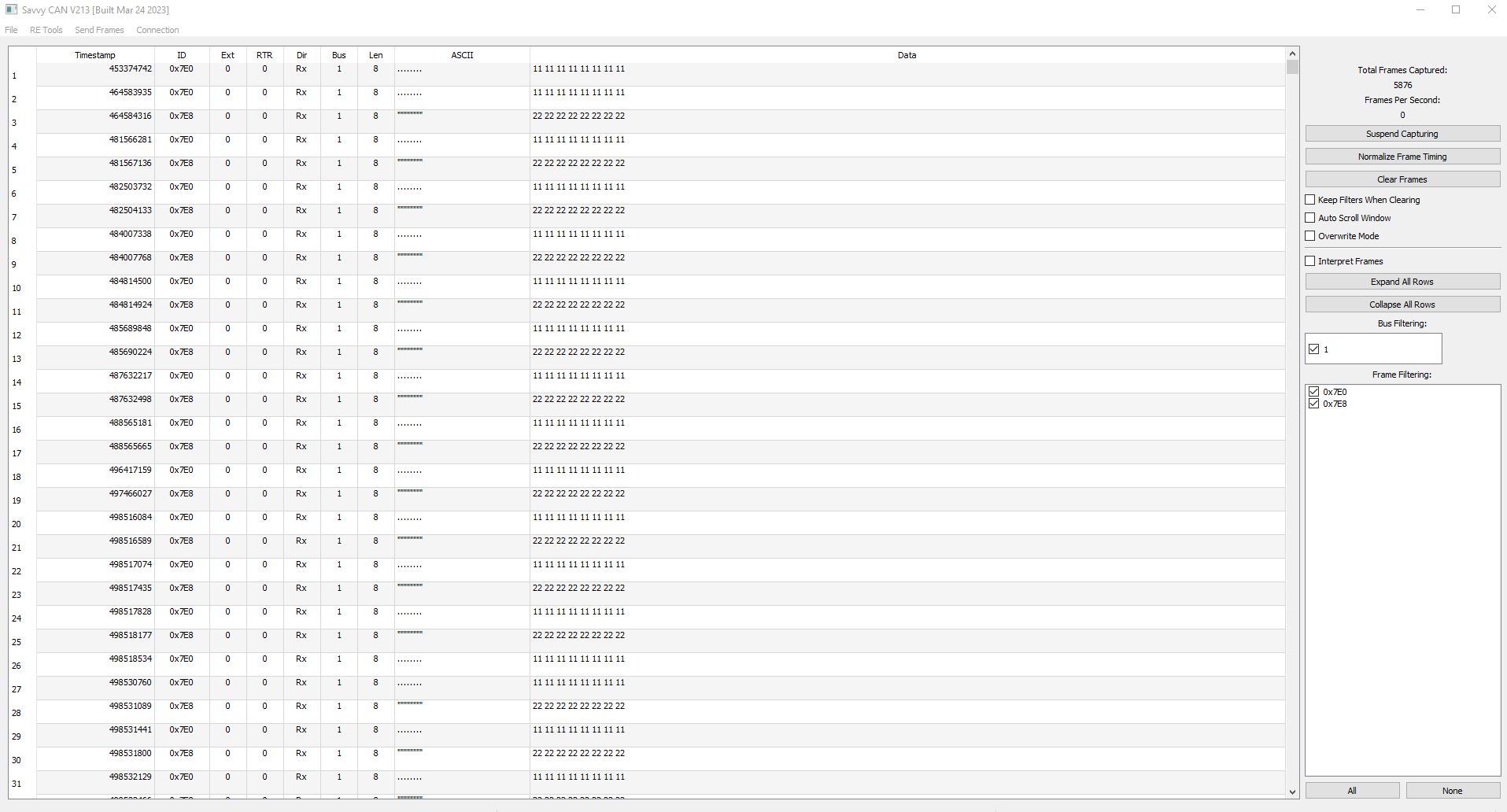

Ekran Görüntüleri
Teknik Özellikler
| Mikrodenetleyici | ESP32 |
| CAN kanalı | 2 (Kanal 0: MCP2517FD, Kanal 1: ESP32 TWAI) |
| PC arayüzü | USB (UART) |
| PC protokolü | GVRET (binary seri) |
| Yazılım | SavvyCAN (GVRET serial, dual bus) |
| OBD arayüzü | Erkek + dişi OBD-II |
| Tipik CAN hızı | 500 kbit/s (ayarlanabilir) |
Sık Sorulan Sorular
Nitro M-F OBD nedir?
Erkek ve dişi OBD-II konnektörleriyle hat üzerine takılan, iki bağımsız CAN kanalını USB ile bilgisayara aktaran bir CAN bus sniffer (dinleme) ve kayıt cihazıdır. Cihaz üzerinde NitroLogger etiketi bulunur.
CAN bus sniffer ne demek, bu cihaz bunu nasıl yapıyor?
Sniffer, bir veri hattındaki trafiği kesmeden dinleyip kaydeden cihaz/yazılımdır. Nitro M-F OBD, dişi OBD-II konnektörle araca bağlanır, erkek konnektörüne ise OBD tester veya scan tool takılabilir; bu sayede hat üzerinde (inline) çalışır ve CAN trafiğini kesmeden dinler.
Kaç CAN kanalını aynı anda izler?
İki bağımsız CAN kanalını. SavvyCAN'de Kanal 0 harici MCP2517FD, Kanal 1 ise ESP32 dahili TWAI (CAN0) olarak görünür ve ikisi eşzamanlı izlenir.
DBC dosyası ile sembolik decode yapabiliyor mu?
Evet. SavvyCAN üzerinden DBC tanımlı ağlarda ham CAN verisi, sinyal isimleri ve birimleriyle (insan okunur) decode edilebilir.
Hangi yazılımla kullanılır?
SavvyCAN ile. Cihaz GVRET (ESP32RET uyumlu) seri bağlantı modunda çalışır; SavvyCAN'de Connection → Open Connection → Serial Bus Connection yolundan cihaz tipi GVRET, port ilgili COM portu seçilir. Seri hız 1.000.000 baud'dur.
Kimler için uygun?
Otomotiv Ar-Ge/test mühendisleri, chip tuning uzmanları, otomotiv siber güvenlik araştırmacıları, filo/telematik entegratörleri ve CAN bus/OBD-II/J1939 protokollerini uygulamalı öğrenmek isteyen eğitim kurumları için uygundur.
Log kaydı nasıl alınır, neler yapılır?
SavvyCAN'in logging / capture özellikleriyle oturum log olarak kaydedilir. Sonrasında ID filtreleme, tetikleme, grafik, karşılaştırma ve dışa aktarma yapılabilir.
CAN mesajı gönderilebilir mi?
PC üzerinden test amaçlı CAN çerçevesi gönderilebilir (SavvyCAN Frame Sender). Cihaz öncelikle dinleme ve kayıt içindir; CAN yazma yalnızca yetkili ortamda ve bilinçli kullanılmalıdır.
Güvenlik ve Sorumluluk
CAN/OBD hattına müdahale aracın çalışmasını etkileyebilir. CAN yazma yalnızca yetkili ortamda ve bilinçli kullanılmalıdır. Cihaz öncelikle dinleme ve kayıt içindir; marka/model uyumluluğu kullanıcı sorumluluğundadır.
